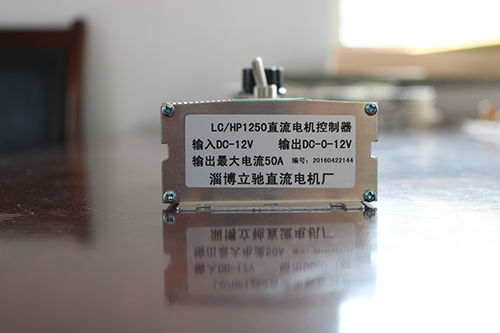

直流電機控制器2

 WK SK直流伺服電動機控制穩壓電源工作原理:是通過改變輸出方波的占空比使負載上的平均電流功率從0-100%變化、從而改變負載、燈光亮度/電機速度。利用脈寬調制(PWM)方式、實現調光/調速、它的優點是電源的能量功率、能得到充分利用、電路的效率高。例如：當輸出為50%的方波時，脈寬調制(PWM)電路輸出能量功率也為50%，即幾乎所有的能量都轉換給負載。而采用常見的電阻降壓調速時，要使負載獲得電源最大50%的功率，電源必須提供71%以上的輸出功率，這其中21%消耗在電阻的壓降及熱耗上。大部分能量在電阻上被消耗掉了、剩下才是輸出的能量、轉換效率非常低。此外HW-A-1020型調速因其采用開關方式熱耗幾乎不存在、HW-A-1020型調速在低速時扭矩非常大、因為調速器帶有自動跟蹤PWM、另外采用脈寬調制(PWM)方式、可以使負載在工作時得到幾乎滿電源電壓、這樣有利于克服電機內在的線圈電阻而使電機產生更大的力矩率。
主要特點
3.3V/5V/12V過壓保護
3.3V/±5V/±12V 欠壓保護
過功率保護
短路保護
AC輸入欠壓保護
PG電路
遠程上電信號
上電信號和PG信號延遲
兩個旁路穩壓器TL431來穩定3.3V和5V獨立電源
軟啟動和最大93%占空比
